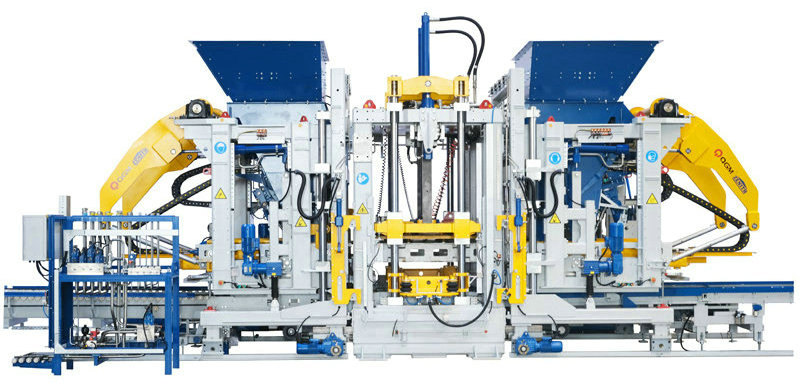

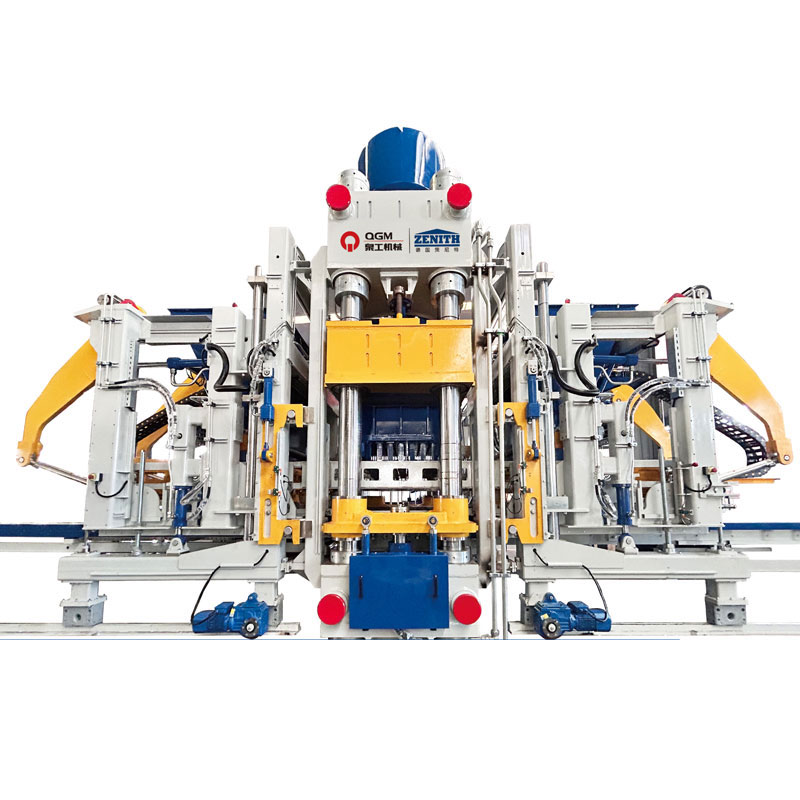

دستگاه بلوک بتونی Zn2000C

Zn2000C یک مدل خود توسعه یافته است. این ماده با درجه بالایی از اطلاعات و اتوماسیون مشخص می شود و از فن آوری های پیشرفته پیشرفته مانند سیستم دیجیتالی و سیستم اطلاعاتی استفاده می کند که به طور گسترده در ساخت شهرهای جدید و شهرهای اسفنجی مورد استفاده قرار می گیرد.

ویژگی ها:

جدول لرزش دوگانه ، هشت موتور سروو (اختیاری) تجهیزات برتر

مونتاژ مدولار برای نگهداری آسان تر انواع متنوع تر آجر تولید شده

ظرفیت بالاتر ، بهره وری بالاتر

اندازه پالت 1400x1400/1300mm

منطقه تشکیل منطقه 1320x1350/1250mm

ارتفاع محصول 40-500 میلی متر

تعداد بلوک های آجر توخالی: 18 بلوک/قالب (390x190x190mm)

آجرهای استاندارد: 105 بلوک/قالب (240x115x53mm)

آجرهای جاده ای: 66 بلوک/قالب (200x100x60mm)

اندازه تجهیزات تقریباً 10،000

تقریبا 4،700

تقریبا 3،400

سیستم ارتعاش حداکثر تحریک نیروی ارتعاش جدول: 200/کیلوگرم

حداکثر نیروی تحریک سر مطبوعات: 40/KN

پارامترهای الکتریکی قدرت کل (مرجع): 231/کیلو وات

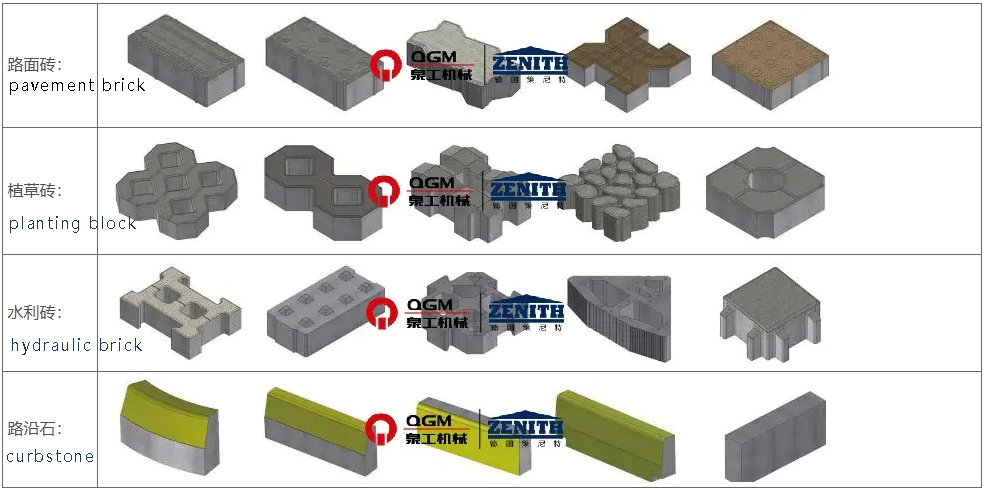

نمودار شماتیک نمونه های آجری تولید شده توسط تجهیزات

مزایای فنی

1. طراحی قاب با کیفیت بالا نسخه آلمانی

قاب اصلی ، ساختار قاب جوش داده شده با استحکام بالا را که توسط فناوری ثبت شده Zenit طراحی شده است ، که توسط فولاد بخش ویژه سفارشی ، با طراحی معقول ، یکنواخت و جوشکاری زیبا جوش داده می شود ، تصویب می کند و کل قاب تحت درمان با لرزش پیری قرار می گیرد تا از کیفیت بالا و پایداری بالای قاب اطمینان حاصل شود. فرآیند طراحی ساختاری پیشرفته باعث می شود که Mainframe قابل گسترش باشد ، و عملکرد باز و بسته شدن قالب جانبی ، عملکرد استخراج هسته (BOAND) ، عملکرد کاشت صفحه پلی استایرن و غیره را می توان متعاقباً اضافه کرد.

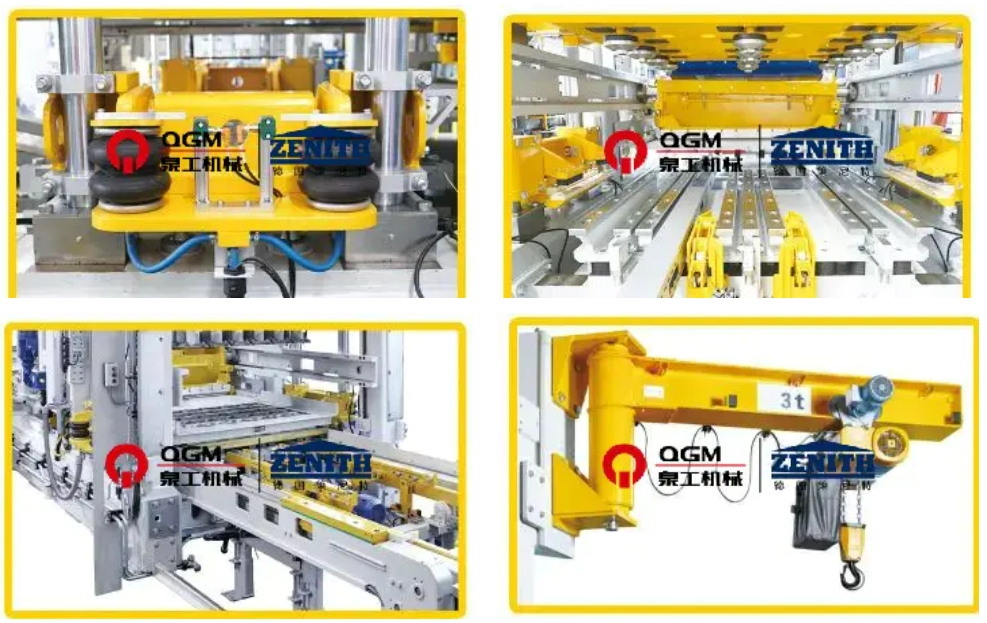

2. سیستم تغییر سریع قالب سریع

هنگامی که قالب به موقعیت میزبان منتقل می شود ، سیستم بلند کردن آن متوجه تغییر خودکار قالب در دستگاه تغییر سریع قالب می شود. قالب های فوقانی و تحتانی به طور خودکار به صورت پنوماتیک بسته می شوند ، که ایمن ، کارآمد ، ساده برای کار کردن و مناسب برای نگهداری است. عمدتا شامل:

دستگاه بستن قالب پنوماتیک: عمدتا از هر دو طرف از براکت قالب و میله های بست پنوماتیک تشکیل شده است که در هنگام بستن دستگاه میزبان از قبل از لرزش و لرزش اصلی ، به بستن و رفع قالب ها و میرایی کمک می کنند ، تا بتوانند بهترین اثر لرزش را بدست آورند و عمر سرویس قالب ها را طولانی تر کنند.

دستگاه قفل کردن پنوماتیک: این مخزن توسط دستگاه بستن با کیسه هوا ثابت شده است که می تواند به راحتی و به سرعت جایگزینی را جایگزین کند ، زمان تعویض و نصب قالب را کوتاه کند و از اتصال دقیق قاب قالب پایین و غرق فوقانی اطمینان حاصل کند.

دستگاه درج قالب برقی: از دستگاه نصب قالب برای نصب قالب ها در دستگاه اصلی و تغذیه و خارج کردن قالب ها از دستگاه با استفاده از براکت قالب برقی استفاده می شود که می تواند در بیشتر قالب های موجود در بازار اعمال شود و از براکت های مخصوص قالب برای قالب های خاص استفاده می شود.

دستگاه در حال تغییر دستگاه: روی قاب دستگاه اصلی نصب شده است ، از آن برای بلند کردن و بارگیری قالب ها هنگام تغییر قالب ها ، مجهز به بالابر زنجیره برقی و دستگاه پیاده روی برقی استفاده می شود.

3. سیستم های ساخت

4. سیستم لرزش سروو "فوق العاده پویا":

فن آوری ارتعاش Servo "فوق العاده پویا" نوعی سیستم ارتعاش با راندمان بالا و خودآزمایی است که مخصوص ماشین های آجری طراحی شده است. موتور سروو می تواند سریعترین پاسخ را در کمترین زمان واکنش ایجاد کند و بالاترین عملکرد لرزش را تحقق بخشد و میزان سیمان مورد استفاده و کوتاه کردن چرخه تولید را کاهش دهد و محصولات بتونی با کم نظیر تولید کند. سیستم ارتعاش می تواند انعطاف پذیر با نیازهای محصولات بتونی مختلف سازگار باشد. موتور سروو می تواند سریعترین پاسخ را در کمترین زمان واکنش برای تحقق بالاترین عملکرد لرزش ایجاد کند ، که می تواند میزان سیمان را کاهش دهد ، چرخه تولید را کوتاه کند و محصولات بتونی بسیار جمع و جور تولید کند. سیستم ارتعاش می تواند به طور انعطاف پذیر با نیازهای تولید محصولات بتونی مختلف سازگار باشد.

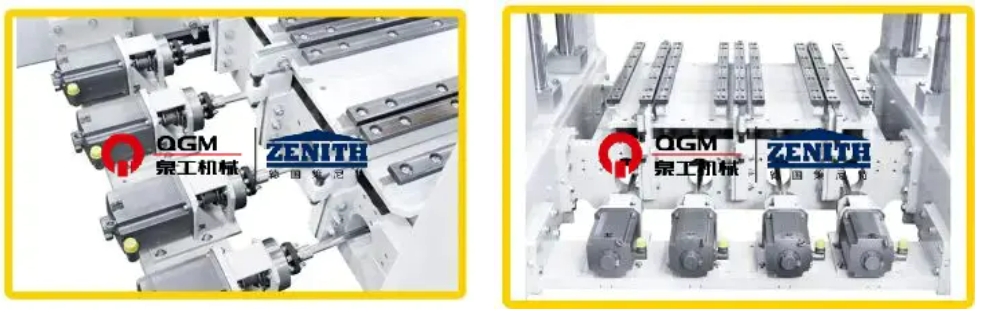

8 واحد ارتعاش با تعادل مکانیکی به صورت جداگانه توسط 8 درایو سروو تنظیم شده است.

8 موتور سروو ، به صورت جداگانه بر روی تیرهای جداسازی لرزش خارجی از حوزه های حرکتی نصب شده است.

5. سیستم کنترل دقیق سروو

از طریق بازخورد سیگنال ، کنترل فاز و سرعت لرزش ، کنترل حرکت هماهنگ ، آماده به کار با سرعت بالا ، می تواند در یک دوره کوتاه از زمان لرزش و از بین بردن لرزش تکمیل شود ، تا به کوتاه شدن چرخه قالب گیری و اثر ترمز بهتر کمک کند. از طریق موقعیت و سرعت دو حلقه بسته ، کنترل نیروی تحریک فقط در جهت عمودی عمل می کند ، نیروی تحریک مؤثر را به حداکثر می رساند و در عین حال از آسیب نیروهای تحریک افقی به دستگاه خودداری می کند ، عمر خدمات تجهیزات را طولانی تر می کند و قادر به ایجاد تنظیمات مختلف برای نیازهای مختلف محصول و تولید محصولات با کیفیت بالا است.

سر مطبوعات ، قاب قالب ، خودروی کل و ماشین پارچه ای توسط دریچه جهت متناسب با بازخورد قرقره کنترل می شود ، که دارای زمان پاسخ سریع است. حالت کنترل حلقه بسته سنسور جابجایی/رمزگذار-PLC-Spetal-sypal-sylinder اتخاذ شده است ، که باعث می شود کنترل دقیق تر شود و عملکرد سیلندر سریعتر و پایدار تر شود. ایستگاه هیدرولیک پمپ پیستونی متغیر را اتخاذ می کند ، که روغن فشار را خروجی نمی کند و هنگامی که سیستم هیدرولیک به فشار تنظیم شده می رسد ، پمپ را تخلیه می کند تا مصرف انرژی را کاهش دهد. ایستگاه هیدرولیک منبع تغذیه کمکی باتری را اتخاذ می کند ، که باعث کاهش مصرف انرژی می شود. و ایستگاه هیدرولیک منبع تغذیه کمکی باتری را اتخاذ می کند ، که باعث کاهش مصرف انرژی و کاهش مصرف انرژی می شود. ایستگاه هیدرولیک تأمین کننده روغن کمکی باتری را تصویب می کند ، که می تواند برای همزمان چندین اقدامات استفاده شود و فشار سیستم هیدرولیک پایدار است. سیستم هیدرولیک دارای سنسورهای فشار است که برای مشاهده آسان می توان در صفحه عملیات نمایش داده شد. سیستم هیدرولیک دارای سنسورهای دما ، کولرها و بخاری ها است که می تواند به طور موثری دمای روغن را کنترل کند ، به طوری که روغن هیدرولیک عملکرد خوبی دارد.

6. سیستم های هیدرولیک
